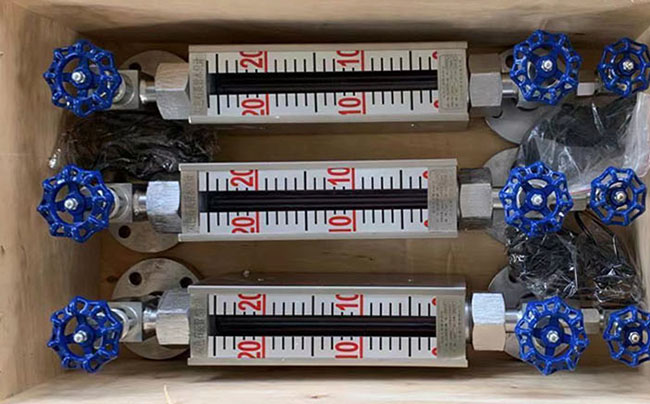

高溫高壓鍋爐液位計概述

石英管雙色水位計是采用國內外*新高科技而研制結晶，它是普通玻璃板液位計更新產品，它廣泛應用石油、化工、電力、冶金等行業各種透明液體容器及鍋爐上，如水、汽油、液化氣、液氨、丙安、丙浣、丙浠、芳烴、酸等油品和化工原料的液位測量，同時適用于二種不同介質密度的界面測量。石英管雙色水位計側安裝在各種容器及鍋爐上，直接觀測到液位變化，液相顯示呈現綠色，界面測量呈三色分界面。液、氣顯示重，密封面積大，易滲漏，顯示不清晰在很近的距離難易判斷液面。該產品推出立即受到石化煉油等行業歡迎。

高溫高壓鍋爐液位計特點

液氣顯示清晰，無盲區、耐高溫、重量輕、壽命長、無泄漏、維護方便。

高溫高壓鍋爐液位計品種及標志

1、產品名稱及型號

高溫高壓鍋爐液位計主要技術數據

1.工作壓力：1.6，2.5，4，0，6.4，10.0，MPa

2.工作溫度：-50～+520℃

3.測量范圍（L）：（測量范圍是按安裝中心距而制定。）300、500、800、1100、1400、1700、2000毫米。鍋爐水位計，300，350，440。特殊規格請注明尺寸。

4.伴熱蒸汽夾套：工作壓力：1.0MPa，接管尺寸：G1/4”內螺紋

5.安裝連接尺寸：

①A型：法蘭連接，JB82-59，1.6，2.5MPa平面，4.0～10.0MPa凸面DN20，或HGJ-51-91凸面DN20，壓力按相應等到級。用戶容器上法蘭按相應標準法蘭相配制造。

②G型：螺紋連接：G3/4”管外螺紋。

6.鋼球自動封閉壓力：大于0.2MPa

7.顯示高度與測量范圍關系，見下表：（顯示高度即標尺高度）單位：毫米

8.UGS-4電源：24V DC，36V DC，220V AC

9.重量：15～30Kg

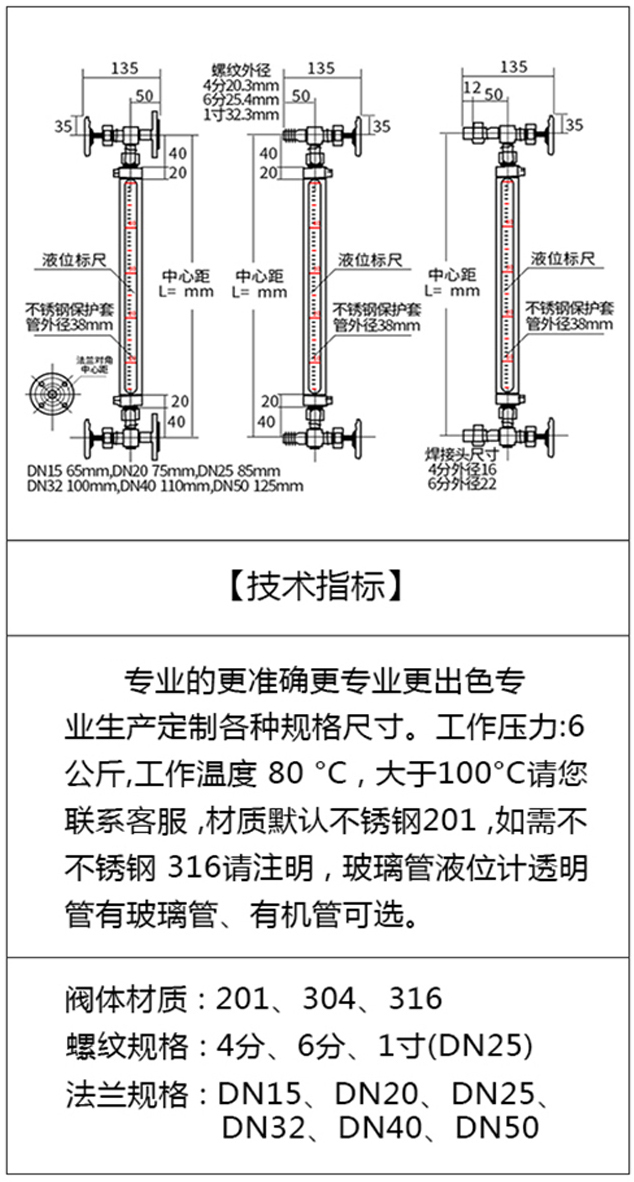

10.外形尺寸見圖1-5

高溫高壓鍋爐液位計工作原理及結構

石英管雙色水位計上，下閥法蘭（G3/4”管螺紋）與容器構成聯通器，透地高溫異形石英玻璃管與特殊濾色片裝置的光學原理直接顯示液位。

液位測量（B型）原理，以自然光源在不同介質中有不同的折射和反射的特性，借助濾色片使這種光學原理特性呈工某種顏色，從而達到外觀液相呈現綠色，氣相呈紅色、氣、液分異，紅綠顯示色別反差大，為此在遠距離觀察*為清晰。

界面測量（C型）彩色原理與液位測量相同。由于兩種液體密度差（比重差）不同、色另別不同、密度差（界面）為兩種液體之間，某種有色（深色）或密度高呈現黑色、無色或密度低呈現綠色：低密度（比重輕）液體為液，氣相分界面：氣相呈現為紅色：從而達到三色顯示。如有電源條件下，界面測量選用UNS-4型帶照明式較理想。

液位計上，下閥裝有鋼球，當玻璃意外事故損壞，鋼球在容器內液位壓力作用下自動密封（容器內壓力大于0.2MPa），防止容器內液繼續外流，在液位計閥門兩端裝有阻塞螺釘（排污閥）可供放空氣、取樣、沖洗、在檢修放出液位計內剩余液體。

高溫高壓鍋爐液位計安裝與使用

1.彩色液位計屬精密儀表，在運輸、搬運、開箱、安裝時要小心輕放，不得撞擊、敲打、防止石英玻璃管及濾色片破碎。安裝前并細讀本使用說明。

2.安裝前應考慮濾色片在自然光源較強場合（東南方向），并要考慮現場觀察位置方便宜，如需調整濾色片和觀察位置的方向，兩端大六角螺母松開然后固緊。彩色液位計出廠前已按工作壓力1.5倍試壓，用戶不得擅自拆卸石英管，同時在調整濾色片位置不可拆卸石英管，由于運輸振動原因，用戶有設備前提可在安裝前按工作壓力1.5倍水壓試驗。

3.石英管雙色水位計的上下法蘭（螺紋）和容器連接后，如容器內液體為高溫，應事先對石英管進行預熱半小時后方可正式運行，以免石英管爆裂。使用時先緩慢開啟上、下閥、使液體沖刷玻璃管內壁。當容器內液體進入液位計升壓時，可能彩色顯示不清晰，由于容器內液體不清潔或壓力不穩定，液體波動所造成暫時現象，等穩定后即能清晰顯示液位。

4.液位計正常運行時，閥桿退出不少4轉（防止鋼球碰到閥桿頂部），保證鋼球自動密封。

5.石英管雙色水位計應定期沖洗石英玻璃管用清洗劑與鉻酸沖洗、排污。濾色可拆卸清晰，以免影響紅、綠顯示。

高溫高壓鍋爐液位計型譜
