地下儲油罐液位計產品概述
JKM-UHZ系列磁翻板液位計是現場安裝的直讀式液位儀表及變送單元，采用優質不銹鋼材料，按化學工業部頒布的磁性液位計標準HG/T21584制造；同時提供內襯PTFE的磁翻板液位計，液位計的接液部分材質全部采用PTFE，可廣泛應用于各類石化、化工企業，可測量任何種類、任意濃度的酸、堿及強氧化劑等工藝介質的液位。液位計變送部分，全部采用優質進口OKI干黃管，SMD（貼片）制造；經電路放大變換為標準兩線制的4-20mA電流信號。
磁翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。
配置上下限開關輸出可實現遠距離報警、限位控制。配置變送器， 可實現液位的遠距離指示、檢測與控制。根據在容器上的安裝位置不同，提供側裝和頂裝兩種方式。根據作介質的不同，提供不銹鋼利ABS工程塑料兩種材質；其中ABS特別適用于酸、堿等腐蝕性介質。

地下儲油罐液位計工作原理
磁翻板液位計主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。

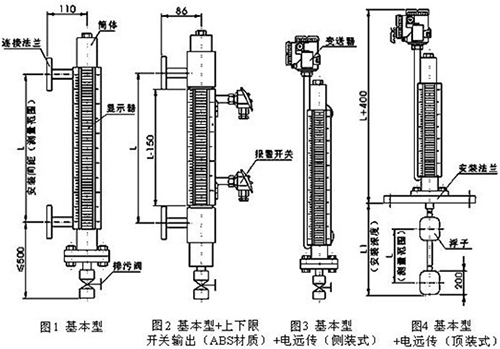

UHZ液位計結構如下圖所示

地下儲油罐液位計的結構特點
1、結構
液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動，浮子內的永久磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色，下降時，翻柱由紅色轉為白色，從而實現液位的指示。
2、上下限開關輸出
利用磁性浮子隨液位移動，使安裝在液位計立管設定位置上的黃片開關動作，實現開-關控制或報警。
3、液位計電遠傳
在液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，轉換成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示及控制。

地下儲油罐液位計技術參數

安裝形式內容		側裝式	頂裝式
安裝間距 (測量范圍)	不銹鋼	500～5000(mm)	500-2500(mm)
	ABS、PP-R	500～4000(mm)
工作壓力		0.6,1.6,2.5,4.0MPa	0.6,1.6,2.5MPa
介質密度		＞0。6g/c	＞0.76g/c
法蘭連接	不銹鋼	法蘭20-40(DN20 PN1.0-4.0) (GB9119-88)	法蘭200-25(DN200 PN1.6) (GB9119-88)
	ABS	法蘭20-10(DN20 PN1.0) (GB9119-88)	法蘭200-6(DN200 PN0.6) (GB9119-88)
主體材料		ICr18Ni9Ti、ABS、PP-R(工作壓力0.6MPa)
介質溫度		-40～100℃(ABS、PP-R：-40～80℃)
環境溫度		-40～+70℃
示值誤差		±100mm
介質粘度		≤1st(10-4 /s)
上、下限 開關輸出		1、控制靈敏度：10mm     2、輸出接點容量：AC220V 2A     3、接點壽命：5×104次     4、防爆特征：iaIICT4本質安全型
電遠傳、連續顯示		1、精度：±1.5%     2、輸出負載：750Ω     3、輸出信號：4～20mA輸出，24V DC二線制     4、防爆特征：iaIICT4本質安全型


地下儲油罐液位計的使用注意事項
1.對超過一定長度（普通型>3米、防腐型>2米）的液位計。
2.安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
3.當配有遠傳配套儀表時需做到如下幾條：
4.應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；
5.遠傳配套儀表上感應面應面向和緊貼主導管；
6.調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管（運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性），觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行（腐蝕性等特殊液體除外）；
7.應根據介質情況，不定期清洗液位計的主導管清除雜質；

地下儲油罐液位計型譜

型 號 UHZ-517	結構特點	接液材質	測量范圍 (mm)	適用介質條件				法蘭連接		重量
				溫度 (℃)	壓力 (Mpa)	密度 g/cm3	粘度 (Pa.s)	DN	PN	基本 重量	加長 基本 重量
C10	標準型	1Cr18Ni 9Ti0Cr18Ni9 (304)	300- 8000	-20 +150	0-2.45	0.5-2	≤0.04	25	1.0 1.6	6	5
C11	高壓型		300- 8000	-20 +150	2.45-9.6	0.5-2	≤0.04	25	2.5 4.0	6	6
C12	高溫型 高壓型		300- 8000	-20 +350	2.45-9.6	0.5-2	≤0.04	25	6.3 1.0	6	6
C13	低溫型號 (防霜型)		300- 3500	>-40	0-2.45	0.5-2	≤0.04	25	1.6 2.5	6	7.5
C14	液氨、液 化石油氣 專用型		300- 15000	-20 +150	0-2.45	0.45-0.7	≤0.05	25	2.5	6.5	6
C15	耐腐型	00Cr17Ni14Mo2 (316L)	300- 8000	-20 +150	0-2.45	0.5-2	≤0.04	25	1.6	6	5
C16	防腐型（ PP外層玻 璃鋼）	PP	300- 5000	20 +100	0-0.6	0.5-2	≤0.04	32	1.6	3	3
C17	防腐型（ PVC 外層 玻 璃鋼）	U-PVC	300- 5000	20 +60	0-0.5	0.5-2	≤0.04	32	1.6	3	3
C18	防腐型	ABS	300- 5000	-20 +120	0-0.6	0.5-2	≤0.04	32	1.0	3	3
C19	防腐型（ 不銹鋼內 襯PP）	PP	300- 15000	-20 +100	0-1.0	0.5-2	≤0.04	25	1.6	4	5
C20	防腐型	PE	300- 5000	20 +40	0-0.6	0.5-2	≤0.04	25	1.6	6	7
C21	蒸氣夾套 加熱型	1Cr18Ni9Ti	300- 15000	-20 +150	0-2.45	0.5-2	≤0.05	32	1.6	6	8
C22	高粘度 介質型	0Cr18Ni9 (304)	300- 15000	-20 +150	0-2.45	0.5-2	≤0.05	32	1.6	6	5
C23	食品專 用型	1Cr18Ni9Ti	300- 15000	-20 +150	0-1.6	0.5-2	≤0.05	50	1.6	7	5
