我們來先說一下超聲波流量計的安裝步驟

一、先確定用什么樣的探頭，別買錯了到現場才后悔。

常用的探頭有小、中、大幾種，還有細分型號。通常DN50以下的管用小頭，DN50以上-DN500的用中頭，DN500以上用大頭。

二、安裝的必備材料：

1、膠

2、抱箍

三、安裝位置和安裝環境的確定：

1、通常安裝于相對平直的管，不一定前三后五什么，但要感覺管里的水相對正經，不要有漩渦、或不滿管的情況。條件越好，調試越順利，測量越精確。

四、安裝方法

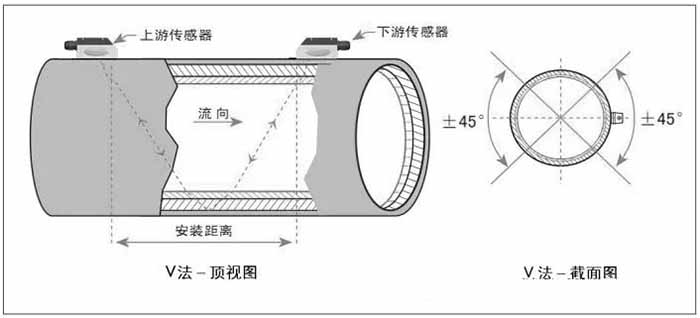

一般情況下，外夾式超聲波流量計采用V法是比較標準的安裝方法，使用方便，測量準確，安裝時兩傳感器水平對齊，其中心線與管道軸線水平即可，可測管徑范圍為DN15mm-DN400mm（以你流量計廠家說明為準）。

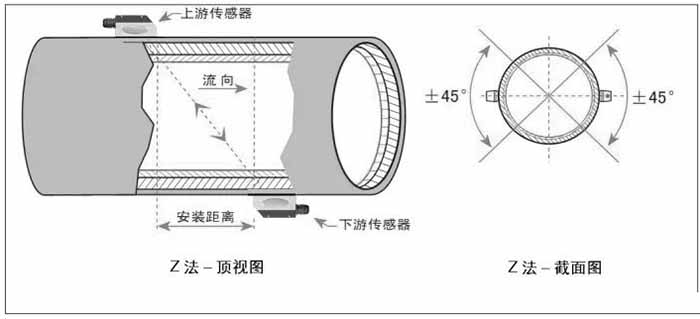

當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚等原因，造成V法安裝信號弱，機器不能正常工作時，就需要選用Z法安裝。Z法的特點是超聲波在管道中直接傳輸，沒有反射（稱為單聲程），信號衰耗小。Z法安裝可測管徑范圍為100mm至6000mm?，F(xiàn)場實際安裝時，建議200mm以上的管道都要選用Z法安裝。

五、確定好安裝方法我們來準備開始安裝工作

先給主機通上電，設置好基本參數（*就主要是的計算出傳感頭的安裝距離）。

（接下來的操作菜單個別廠家不一定相同，請參照他們的說明書。但步驟是一樣的）

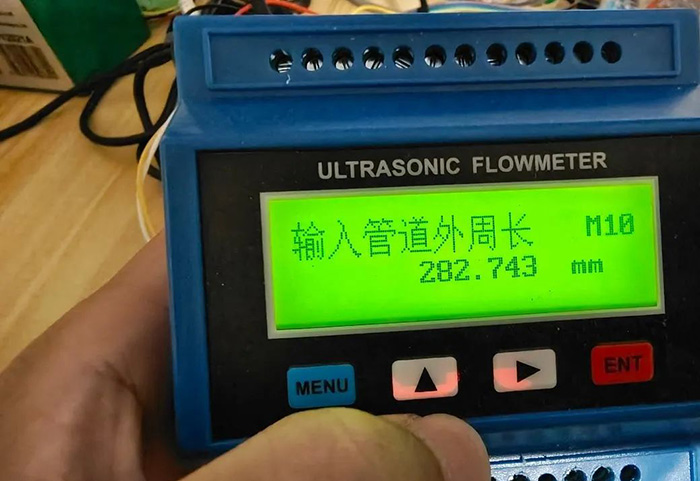

1、*先我們要配置管道的外周長（或外直徑，配一個另一個系統會算出來），菜單10和11；

2、配置管璧厚度（內經等會自己算出來了）；

3、配完上面兩個后傳感器安裝距離系統就會幫我們算出來了，菜單25查看一下；

4、還要記得把，Z法或V法配一下，流體類型、管的材質、探頭類型配一下。

切記！切記！修改了任何配置都要菜單26固化保存設置，要不然斷電就沒保存了。

六、準備好了我們可以開始安裝探頭了

1、把主機菜單調到90，看著信號強度和質量。

2、以我的經驗，安裝調試時探頭上一定要先涂點膠，要不調不出信號來。

3、要對齊管什么的我就不說了，傳感器的上下游不要弄錯了，UP是在來水方向，DOWN是去水方向，地線接不接的關系不是太大。

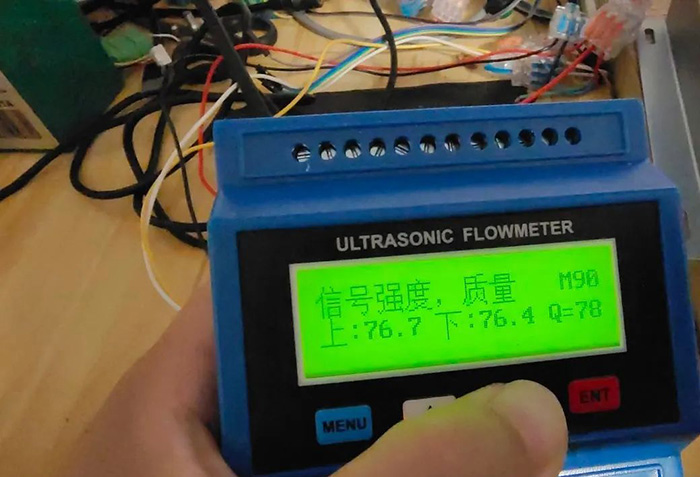

4、傳感器貼上管上就注意觀察主機90菜單下信息的，上、下*好是能調到大于75，Q也大于70。當然，有的老舊的管又是大管的話可能基本上調不上這么高的值。盡量至少大于55吧。理論上是有信號，能顯示流量就是可以用的。

5、調好了就盡量多涂點膠在傳感器底部和邊上吧，反正也不貴，不要問我為什么。

七、其他常用配置

1、配置瞬時流量的單位。水電站生態流量監測是要立方米每秒，水資源監測是立方米每小時。

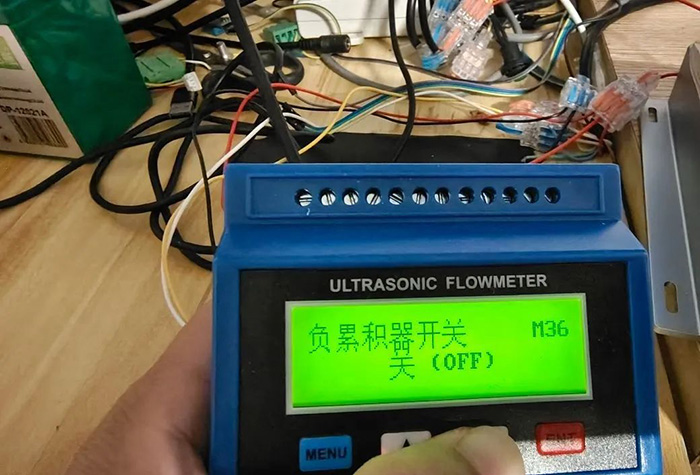

2、負累積流量的開關。這個要注意一下，在水資源監測項目中容易出現水會倒流的情況，表讀數據會往回走，這個*好是把負累積給關掉。

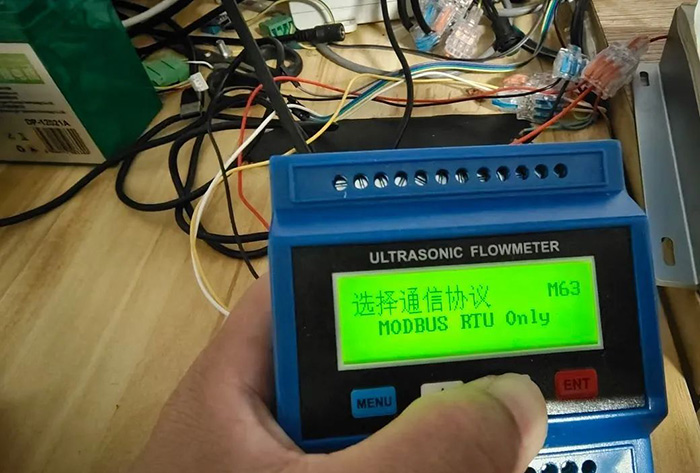

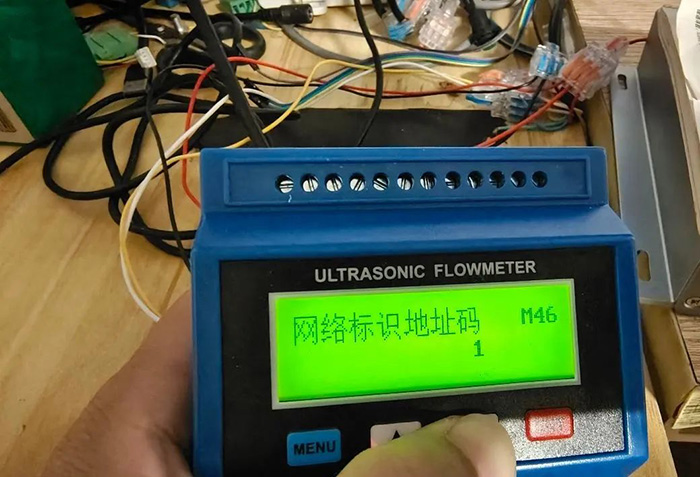

3、設備的地址碼和modbus模式這個跟數據采集器（RTU）廠家對接有關系，需要咨詢他們配合設置。

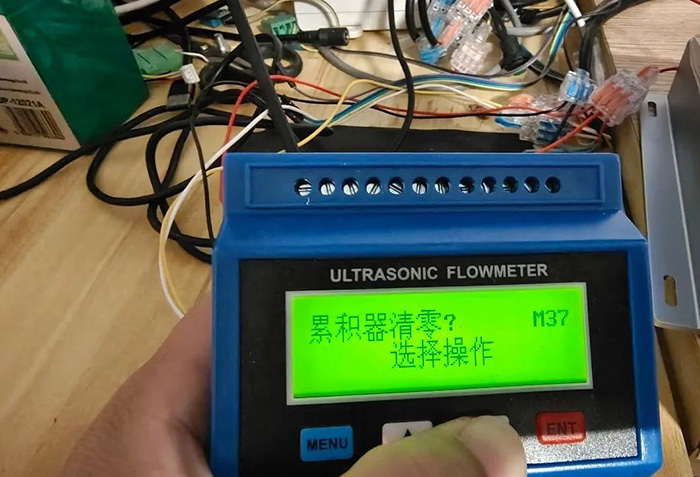

4、累積倍乘因子、數據清零等具體操作請查閱您傳感器廠家的具體說明。

下面開始上圖：
